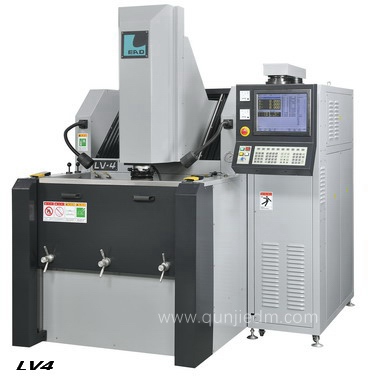

群基镜面火花机 LV4

台湾群基镜面放电机LV4 特性

台湾群基镜面放电机EDM LV4 采用多轴联动CNC放电加工系统,工业级低功耗主机板,VLSI集体电路设计,性能稳定,经久耐用。

镜面火花机EDM LV4 支持40种摇动加工图形(3D\2D),支持路径加工和摇动加工两种加工模式 ,多种加工模式,1000组加工程序,50组工作座标,50组共用深度表,10种自动寻心、寻边功能,多种加工参数、断电座标记忆功能。

LV4 可搭载PA硬质合金加工回路,提升加工精度且效率高,(钨钢火花机);

注:PA回路为选配功能。

适合硬质合金加工

镜面电火花 LV4 标配高速排渣系统;

排渣速度达到500mm\min,深孔加工效率明显高。

镜面火花机*LV4 采用高刚性铸件体,创新XY轴十字座结构,有效控制XY轴运动的平衡性,摇动、扩孔加工时精度更高,更稳定。

镜面电火花局部图

群基镜面火花机 LV4 标配

酒精球式灭火器、LED工作灯、台湾华乐士油泵、滤芯及滤棉、三轴光学尺(分辨率1us)、工具箱 (含标准配件)、操作手册、原厂保证书;

群基镜面火花机LV4 选配

3D座标旋转功能、3D轨道功能、C轴偏移自动补偿功能、MPG手轮功能、C轴、Loran火花功能、ATC自动换刀功能、Erowa\3R功能、油冷机、电源稳压器、硬质合金放电加工回路。

群基镜面放电机LV4 规格

LV4(机型)   CR6C(电器)
X*Y*Z行程 400mm*300mm*300mm 电源规格 50A(7KVA)
工作台尺寸 650mm*320mm 加工电压 100V(140\250)
加工头至工作台距离 200mm~500mm 最小休止\放电 1us\1us
最大电极重量 75kg 加工速度 480 mm3\min
最大工件重量 1000kg 表面光洁度 0.1umRa
机床尺寸 1745mm*1955mm*2242mm 电极消耗比 0.2%
机床重量 2400kg 电控柜重量 210kg
