产品介绍

群基镜面火花机 LN40 融合新的设计理念及技术，在放电加工三大性能指标（光洁度、速度、损耗、）均有效提升，镜面火花机 LN40 将成为针对高要求放电加工的群基主力机型。

镜面火花机 LN40 融合日本放电加工技术、搭载高速运算工业级 CPU、采用触控式操作界面作业方便、纳米级驱动（0.0001mm）及直接式传动机构诠释高精度、刚性铸体配合 AC 伺服电机驱动、精密过滤系统及介质温度稳定系统、远程通讯及工业4.0通讯协议、PEAK 镜面回路可实现放电加工表面粗细度≤Ra0.1µm、

电器及机械规格

电器规格	控制器	套	群基A3控制器
	最大加工电流	A	30A（选配60A）
	输入电压	V	220、346、380、415、
	电源容量	KVA	8（30A）、12（60A）
	加工电压	V	90、100、120、
	高压选择	V	300
	最小放电时间	us	0.5
	最小休止时间	us	0.5
	最大加工速度	mm³/min	300（30A）、600（60A）
	最细表面光洁度	μm Ra.	≤0.1
	最小电极消耗比	%	0.1
机械规格	X*Y*Z行程	mm	400*300*300
	工作台尺寸	mm	700*400
	加工头板距工作台面最高/最低	mm	680/380（法兰安装后535/235）
	油槽内径尺寸（长*深*高）	mm	1040*625*410
	油箱尺寸	mm	1580*700*540
	最大油箱容量	Litre	580
	最大电极重量	kg	50
	最大工件重量	kg	400
	机器尺寸（宽*深*高）	mm	2400*2300*2350
	机器总重	kg	1800

镜面火花机 LN40.CNC 电器特性

控制系统	A3 控制系统采用工业级低功耗主机板控制器、VLSI  集成电路设计。
操作系统	镜面火花机 LN40.CNC LINUX 操作系统功能强大、性能稳定、经久耐用。
通讯协议	I/O 界面控制采用 Ether CAT 工业 4.0 通讯协议、支持远程诊断、监控和调试（选配）
触控面板	多功能快速点选操作，触控和键盘功能操作方便快捷。
程式传输	支持 USB 和网路通讯功能、程式可透过USB或网路拷贝及复制、方便操作使用。
驱动系统	松下伺服驱动器、开机免归零、使用更方便。
驱动通讯	伺服驱动器采用网路数据通讯协议、伺服驱动器响应速度更快、放电效果更佳。
操作系统	多种摇动加工、多路径加工、多种排渣方式、多坐标选择、多种深度表、各种自动寻心/寻边、支持寻边球操作、多种加工参数,断电坐标记忆…适合各式简单/复杂/多模多穴/深孔… 各式各样模具加工。
程序编辑	NC 编程相容于Sodick MARK 系列、功能更加优化、便于使用。
高速排渣	高速排渣系统使得性能全面提升、排渣速度达到 5000mm/min、加工效率可提升 20% 以上、可浸油不需冲油加工避免冲油导致精度误差。
内置参数	50 组工件座标、自动深度表创建功能、火花机故障记录功能。
镜面加工	PEAK 镜面加工电路、镜面加工效果更佳、速度更快、表面粗细度 ≤Ra 0.1 µm。

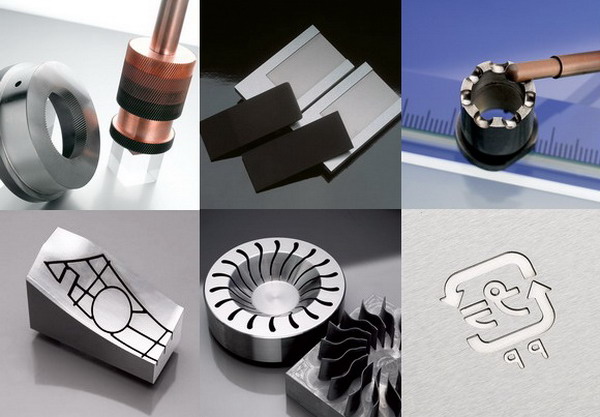

应用广泛	深孔、镜面、连接器、超硬合金、粉末冶金、石墨电极…

机械特性

纳米驱动	镜面火花机伺服最小驱动单位达 0.0001mm、具更准的定位及更精密的放电加工能力。
精密过滤	搭载高密度过滤器、火花油过滤效果更佳、滤芯更换保养更容易。
刚性结构	XY轴十字座结构可有效控制运动的平衡性、使得摇动扩孔加工精度更高更稳定。 底盘重心更稳固式设计、可确保加工精度稳定性。 采用 FC30 铸件制造并经过时效处理、工作台表面硬度达到HRC45度以上。
刚性主轴	镜面火花机 LN40 搭载配重装置的主轴、反应灵敏且刚性强。
传动顺畅	三轴精密滚珠丝杆有效降低背隙确保伺服传动精度、可承授放电加工中产生的较大重力加速度、同时有效降低丝杆热伸长变形问题。 三轴采用日本松下AC 伺服电机、全系列机型通过激光校正确保全行程定位精度。
简洁外观	镜面火花机 LN40 新外观美学设计简约大方、兼顾实用且不占空间。
