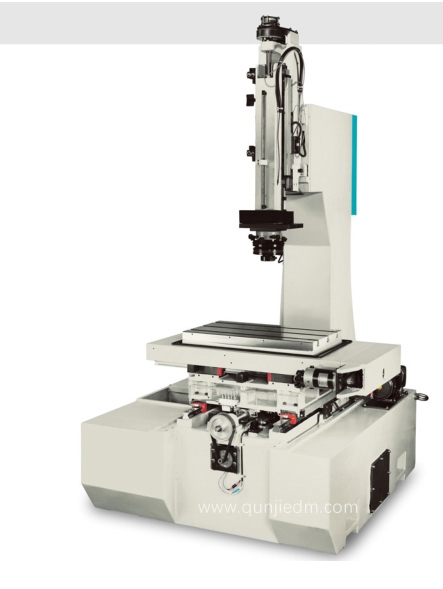

群基C型CNC电火花机床采用FC-35铸件,材质精密、韧性强,经回火处理及自然风化,经久耐用,不易变形。
工作台面经过高周波热处理与精密研磨,硬度高,表面不易磨损。
高精度主轴组件确保设备拥有优良的放电特性。
采用精密线性滑轨,确保机器的流畅运行与高精度作业。
三轴采用C5级精密滚珠螺杆。
三轴均采用1μ光学尺,全闭环回路设计,防止丝杆间隙较差问题。
传动系统采用日本伺服电机。
每台C型CNC电火花机床都经过镭射校正仪补偿,确保机床定位精度。

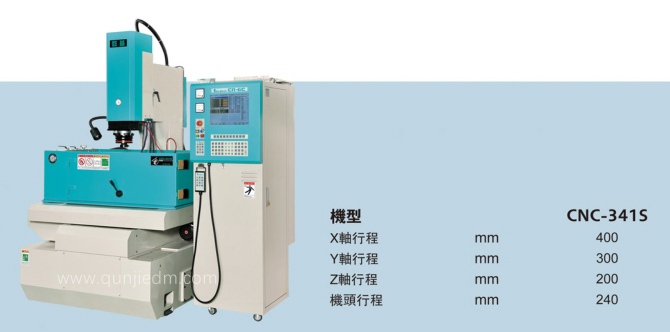

型号 | CNC-341S | |
X轴行程 | mm | 400 |
Y轴行程 | mm | 300 |
Z轴行程 | mm | 200 |
机头行程 | mm | 240 |
工作台尺寸 | mm | 650x400 |
加工头板距工作台面最高/最低 | mm | 625/195 |
油槽内径尺寸 | mm | 1066x560x424 |
最大油箱容量 | L | 400 |
最大电极重量 | kg | 75 |
最大工件重量 | kg | 1000 |
机器尺寸 | mm | 1210x1300x2150 |
机器总重 | kg | 1950 |
