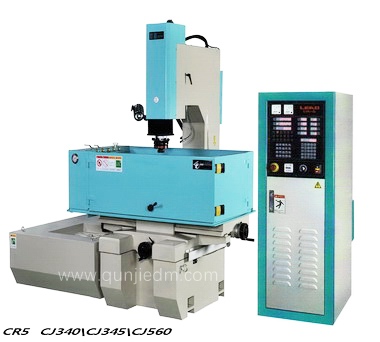

台湾群基火花机 CR5

群基CR5电火花机械规格(ZNC)

  CJ235 CJ340 CJ345 CJ560
X*Y*Z行程 350*250*200 400*300*200 450*350*200 600*500*220
机头行程 170mm 220mm 220mm 220mm
工作台尺寸 600*320 700*360 700*400 900*500
最大电极重量 50kg 75kg 75kg 75kg
最大工件重量 500kg 900kg 1000kg 1500kg
机床尺寸 1200*1400*2100 1200*1300*2150 1300*1350*2160 2650*1900*2300
机床重量 1000kg 1100kg 1300kg 1950kg
群基电火花电器规格(CR5)
电源规格 50A
电源容量 5KVA
加工电压 100V
高压选择 150V/270V
最小休止时间 1us
最小放电时间 1us
加工速度 480mm3/min
表面光洁度 0.2umRa
电极消耗比 0.3%
电控柜重量 200kg

群基电火花(ZNC)特性

群基电火花 高刚性铸件体结构

CAD设计与高精密结构,FC-250铸件,材质精密、韧性强、经回火处理及自然风化,经久耐用且不易变形;工作台面经高周波处理及精密研磨,硬度高不易磨损。

群基放电机 传动导轨

X、Y轴采用V型配合平面侧轨的设计;基座、滑台、支柱、心轴均采用良好结构,利于保持设备的高精密度。

X、Y轴采用V型配合平面侧轨的设计

群基火花机 方便、实用的功能

数位化操作版面及记忆模组式的加工参数设定操作得心应手;

可作十段式加工深度设定而自动转换为适当的加工参数, 简化加工操作程序。

群基电火花机 专家数据库

预设10种常用的加工参数记忆模组,简化加工参数选择及操作程序;

可自动存储加工资料,不受断电影响。

放电加工机 高精度之主轴设计

本机主轴选用高精密线轨及滚珠螺杆,确保实现高精度性能。

群基电火花配图

群基钨钢放电机标准配置

酒精球式灭火器、LED工作灯、台湾华乐士油泵、滤芯及滤棉、三轴光学尺(分辨率0.005mm\可升级为0.001mm)、细目永磁磁盘(150mm*300mm)注:CJ560标准配置200mm*400mm细目永磁磁盘、工具箱 (含标准配件)操作手册、原厂保证书等。
