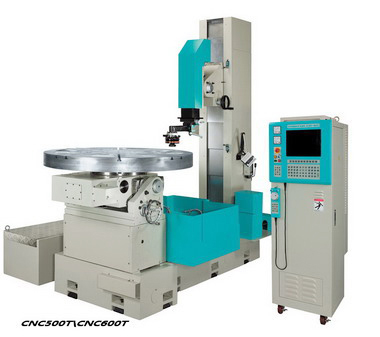

群基轮胎模具放电加工CNC600T

群基轮胎模具火花机CNC600T适合1200R24以下活络模花纹圈

群基轮胎机CNC600T 电器规格
控制器 群基CR6C控制器
最大加工电流 100A
输入电压 \ 电源容量 380V \ 15KVA
高压选择 140V \ 250V
最小放电时间 \ 最小休止时间 1us \ 1us
最大加工速度 1050mm3\min
最细表面光洁度 0.2um Ra
最小电极消耗比 0.2%
电控柜重量 360KG
群基轮胎机CNC600T 机械规格
Y轴行程\解析度 480mm\0.001mm
Z轴行程\解析度 180mm\0.001mm
C轴旋转角度\解析度 360度\0.001度
X轴行程 70mm
机头行程 890mm
主轴旋转角度 前后30度\左右30度
转盘尺寸(工作台) 1300mm
工作台翻转角度\解析度 0-90度\0.05度
最大电极重量 50kg
最大工件重量 1500kg
最大工件直径 1200mm
最大工件厚度 470mm(含夹具)
机床总重 4500kg

群基轮胎模具放电加工CNC600T特性

  • 轮胎模具火花机CNC600T具有优良的兼容性,适合1200R24以下活络模花纹圈;
  • 适合13.5及以下的斜交胎放电加工(需定制)。
  • 台湾群基轮胎模火花机分度盘采用进口研磨涡轮和变径蜗杆,搭配日本AC伺服电机,全浸由润滑设计,背隙小、精度高、寿命长。
  • 台湾群基轮胎模具火花机采用日本AC伺服马达直接驱动放电主轴,加快伺服反应速度,展现高效率、高精度的放电加工。
  • 全新主轴防火设计,浸油设计,主动预防火灾发生。
  • 该机型设计工作台可翻转,模具校正方便;
  • 可搭配四爪功能,模具固定及校正便捷、可靠;(四爪装置为选配)。
  • 全新升降式油槽,全程浸油加工,提高模具精度及表面光洁度;(升降油槽选配)。

轮胎模具放电机CNC600T 标配

分度盘、LED工作灯、台湾华乐士油泵、滤芯及滤棉\光学尺(分辨率1us)、移动工作台、工具箱 (含标准配件)、操作手册、原厂保证书。

轮胎模具火花机CNC600T 选配

Erowa夹具、3R夹具、四爪装置、高分辨率解码器、MPG手轮、100A电流、油冷机、Lead回路。
