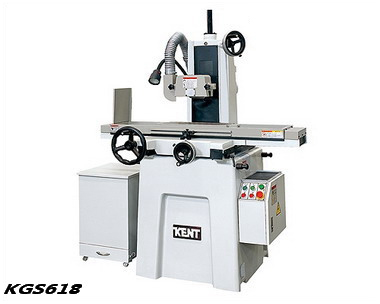

主机座、工作台、滑座、立柱及机头等各重要部位均采用铸件体,并经由有限元分析与计算,达到刚性与质量的工程需求,每件铸件均经过内应力消除处理,确保长久不变形,确保机床长时间之研削精度。
工作台采全支撑硬轨结构,搭配Turcite –B与手工铲刮保证工作台在负荷的情况下,减低阻尼系数,确保工作台之平稳运行与研削精度。
磨床主轴由建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用直结式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,直接安装于机头座上,更加强头部之强度,保证主轴之偏转远低于 0.002mm。
采循环式中心润滑装置,一方面各传动螺杆和滑动面均得到润滑,另一方面废油回收过滤再循环润滑,不仅环保,也节省润滑油之不必要支出。
专业设计电气控制系统,符合CE安全要求,工作可靠,噪音低,震动小,可靠保证高精度磨削的需要。
操作面板箱采固定式设计,操控集中于操作面板上,符合人体工学;操作面版采图型化设计,功能一目了然,操作简便易学。
砂轮及法兰、脚垫及螺丝、平衡台及平衡棒、砂轮修整器、工具及工具箱、冲水或吸尘装置、150mm*350mm永磁细目磁盘、两轴1us光学尺。
工作台面积 | 460mm*150mm |
左右、前后最大移动量 | 475mm*185mm |
工作台至主轴中心距离 | 380mm |
前后手轮最小进给 | 0.01mm |
上下手轮最小进给 | 0.005mm |
机床高度 | 1995mm |
占地面积 | 1800mm*1200mm |
机床重量 | 700kg |
