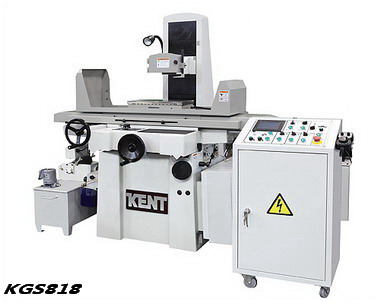

建德磨床KGS818H/AH/AHK/AHD/MS1

建德磨床KGS818特性

设计独立式油压系统

单缸驱动式,配合独立式油压系统之设计,使工作台具7-25m/min多段可调之速度与低震动之特性,适合多种用途之加工,选用日本制油封,确保滑动顺畅及使用寿命。

具备全支撑之工作台硬轨结构

工作台采全支撑硬轨结构,搭配Turcite –B与手工铲刮保证工作台在负荷的情况下,减低阻尼系数,确保工作台之平稳运行与研削精度。

高刚性铸件体

主机座、工作台、滑座、立柱及机头等各重要铸件体均采用铸铁,并经由有限元分析与计算,达到刚性倍增与质量的工程需求,每件铸件均经过内应力消除处理,确保长久不变形,确保机床长时间之研削精度。

弹统式主轴

磨床主轴由建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用弹统式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转远低于 0.002mm.。

自动润滑系统

采循自动润滑装置,各传动螺杆和滑动面均得到润滑,润滑系统配有自我检测功能,当油罐内液位降低到设定位置时,液位开关发出警报。

电气控制系统

专业设计电气控制系统,符合CE安全要求,工作可靠,噪音低,震动小,可靠保证高精度磨削的需要。

图型化操作面板

操作面板箱采固定式设计,操控集中于操作面板上,符合人体工学;操作面版采图型化设计,功能一目了然,操作简便易学。

标配PLC电气控制系统(WM)

LCD触控屏幕,软键式面板,各项研磨条件设定一目了然,触控屏设置多样磨削方式,操作简单、方便。易学易懂,无需经过专业的培训,其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。

防溅大墙板(选配)

机台后方可加装防溅大墙板,可有效遮挡研磨水和铁屑飞溅到机器后方,不仅可维持机器之清洁度,甚至避免研磨液喷进机器之滑轨,确保机器之寿命和精度。

关于建德磨床规格型号说明

  • KGS-818H(左右自动,前后及上下手动型)
  • KGS-818AH(左右及前后自动,上下手动型)
  • KGS-818AHD(三轴自动型,可自定义研磨次数及每次进给量)
  • KGS-818WM(三轴自动,上下程序控,精密型)

台湾建德工业

建德磨床KGS-818配置

砂轮及法兰、脚垫及螺丝、平衡台及平衡棒、砂轮修整器、工具及工具箱、冲水或吸尘装置、光学尺、上下伺服电机(WM);

工作台面积 460mm*200mm
左右、前后最大移动量 540mm*260mm
工作台至主轴中心距离 470mm
前后手轮最小进给 0.02mm
上下手轮最小进给(MPG) 0.01mm(0.001mm、0.01mm)
机床高度 1775mm
占地面积 1800mm*1500mm
机床重量 1300kg
