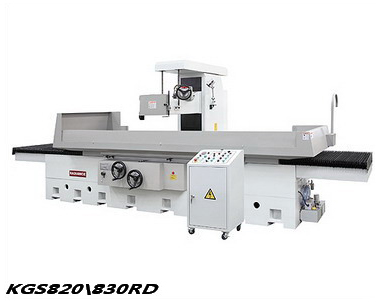

建德平面磨床 KGS820RD/KGS830RD

建德平面磨床 KGS-820RD\830RD 规格

工作台面积 2000mm*800mm(3000mm*800mm)
左右、前后最大移动量 2200mm*870mm(2200mm*870mm)
工作台至主轴中心距离 600mm(900mm)
前后手轮最小进给 0.02mm
上下手轮最小进给 0.002mm
机床高度 2470mm
占地面积 6300mm*3200mm(8700mm*3200mm)
机床重量 9300kg(10800)

建德平面磨床 KGS-820RD/830RD 特性

具备全支撑之工作台硬轨结构

工作台采全支撑硬轨结构,搭配Turcite–B与手工铲刮保证工作台在负荷的情况下,减低阻尼系数,确保工作台之平稳运行与研削精度。

自动润滑系统

采循环式中心润滑装置,一方面各传动螺杆和滑动面均得到润滑,另一方面废油回收过滤再循环润滑,不仅环保,也节省润滑油之不必要支出,润滑系统配有自我检测功能,当油罐内液位降低到设定位置时,液位开关发出警报。

平面磨床全支撑之工作台硬轨结构

工作台采全支撑硬轨结构,搭配Turcite–B与手工铲刮保证工作台在负荷的情况下,减低阻尼系数,确保工作台之平稳运行与研削精度。

平面磨床高刚性铸件体

铸件体经由工程仿真分析(cosmos)计算,立柱及机头采双层璧设计,具高抗弯与抗扭刚性。

独立式油压系统

工作台采油压缸驱动式,配合独立式油压系统之设计,使工作台具5-25m/min多段可调之速度与低震动之特性,适合多种用途之加工,选用日本制油封,确保滑动顺畅及使用寿命。

电气控制系统

专业设计电气控制系统,符合CE安全要求,工作可靠,噪音低,震动小,可靠保证高精度磨削的需要。

高精度之法兰式主轴

磨床主轴由台湾建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用法兰式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转远低于 0.002mm.。

图型化操作面板

操作面板箱采固定式设计,操控集中于操作面板上,符合人体工学;操作面版采图型化设计,功能一目了然,操作简便易学。

关于建德磨床规格型号说明

  • KGS-820RD(三轴自动型,可自定义研磨次数及每次进给量)
  • KGS-830RD(三轴自动型,可自定义研磨次数及每次进给量)

台湾建德工业

台湾建德磨床 KGS-820RD/830RD 配置

砂轮及法兰、脚垫及螺丝、平衡台及平衡棒、砂轮修整器、工具及工具箱、冲水装置、光学尺、电磁吸盘。
