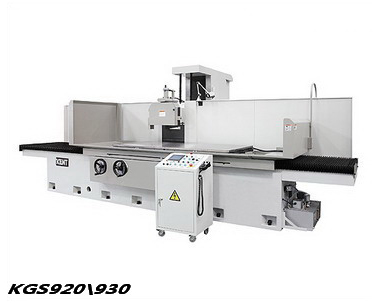

建德平面大水磨KGS-920/KGS-930

建德磨床 KGS-920/KGS-930 规格

工作台面积 2000mm*900mm、3000mm*900mm
左右、前后最大移动量 225mm0*965mm、3250mm*960mm
工作台至主轴中心距离 900mm
前后手轮最小进给 0.01mm
上下手轮最小进给(MPG) 0.002mm(0.001mm、0.01mm)
机床高度 2850mm
占地面积 6000mm*3400mm、8700mm*3400mm
机床重量 15800kg、17800kg

建德平面大水磨KGS-920/KGS-930特性

配备油冷却系统之油压系统

双缸驱动式,配合独立式油压系统之设计,使工作台具7-25m/min多段可调之速度与低震动之特性,搭配配液压油用油冷机,先行循环冷却回油之温度,随时供应正常温度之液压油至油压系统,保持机器研磨之精度,避免因油温过高而影响工作物之精度。

上下轴配置平衡配重系统

磨头上下安装机械式平衡配重,使磨头在整个上下进刀保持垂直,减少磨头倾斜,提高加工精度,延长使用寿命。

全支撑之工作台硬轨结构

工作台采全支撑硬轨结构,搭配Turcite–B与手工铲刮保证工作台在负荷的情况下,减低阻尼系数,确保工作台之平稳运行与研削精度。

高刚性铸件体

铸件体经由工程仿真分析(cosmos)计算,立柱及机头采双层璧设计,具高抗弯与抗扭刚性。

高精度之法兰式主轴

磨床主轴由建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用法兰式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转远低于0.002mm.。

自动润滑系统

采循自动润滑装置,各传动螺杆和滑动面均得到润滑,润滑系统配有自我检测功能,当油罐内液位降低到设定位置时,液位开关发出警报。

PLC电气控制系统

LCD触控屏幕,软键式面板,各项研磨条件设定一目了然,触控屏设置多样磨削方式,操作简单、方便。易学易懂,无需经过专业的培训,其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。

简易图型化操作设定

自动磨削可设置粗磨、半精磨、精磨、光磨,可直接输入各种磨削方式的进给量,进给次数,及光磨次数;输入总磨削量,粗磨增量,精磨量及精磨增量,无火花行程,砂轮主轴后退距离。循环结束后,工作台停止,可根据操作人员的习惯,将主轴和冷却装置设定为继续或停止运行。

防溅大墙板

机台后方可加装防溅大墙板,可有效遮挡研磨水和铁屑飞溅到机器后方,不仅可维持机器之清洁度,甚至避免研磨液喷进机器之滑轨,确保机器之寿命和精度。

关于建德磨床规格型号说明

  • KGS-920AHD(三轴自动型)
  • KGS-920WM(三轴自动,上下程序控)
  • KGS-930AHD(三轴自动型)
  • KGS-930WM(三轴自动,上下程序控)

台湾建德工业

KGS-920\KGS-930配置

砂轮及法兰、脚垫及螺丝、平衡台及平衡棒、油压砂轮修整器、工具及工具箱、冲水装置、光学尺、电磁吸盘、油冷系统、大墙板、纸带过滤器。
