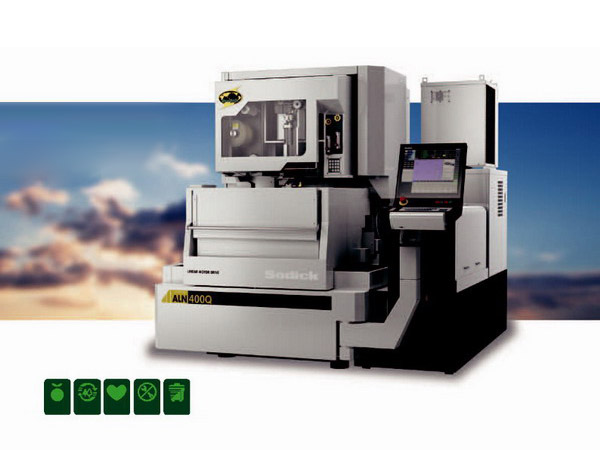

沙迪克慢走丝线 ALN600Qs

沙迪克慢走丝线 ALN600Qs 图2

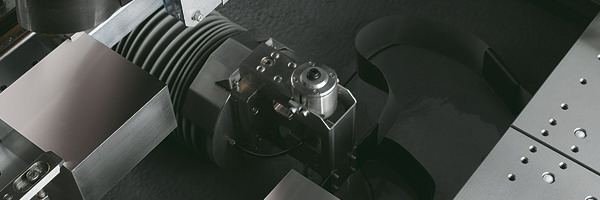

沙迪克慢走丝 Sodick ALN600Qs 特性

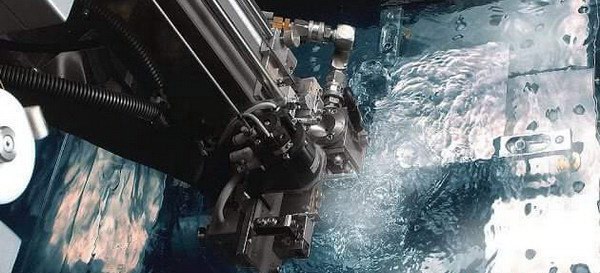

加工液面自动调整装置 通过液面自动调整,可实现无人化作业(喷水或浸水皆可)
触控式操作 ALN系列线切割搭载了触控式平板电脑操作模式;
自动穿丝装置 实现自动熔断及自动穿丝作业(AWT)
加工液温度恒定装置 可使得加工液温度保持稳定,达到高精度切割要求;
四轴线性马达装置 X、Y、U、V搭载线性马达,沙迪克专利冷却形式;

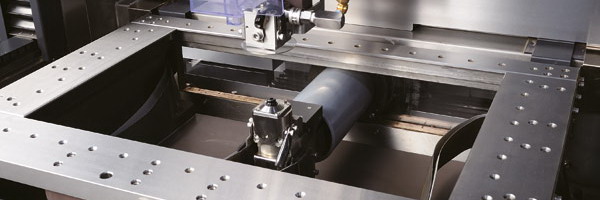

工作台 原AQ系列“C字型”工作台变更为陶瓷“口字型”工作台;
UTY编辑系统 通过该系统可在机台上实现作业程序编辑;
0.1线径切割电源 搭载可作0.1线径切割之电源,实现更小R角处理;
TK2 加工中的变形量大幅降低,依赖于“TK2”回馈控制电路的应用;
全闭式控制 四轴海德汉光学尺(0.01um)
TMP2 实现二次加工时的表面粗糙度的提高及中精加工的高速化;
液面跟踪功能 标准配置Z轴跟踪液面跟踪功能,该解决方案可提高操作性;
无人化操作 依赖高速自动接线装置及液面跟踪调节功能,提高工作效率;
自行开发 ALM系列要素技术由Sodick自行开发·制造;
Sodick 总部 日本国横滨市都筑区仲町台3 :12 1 TEL(045)942 - 3111(大代)

沙迪克慢走丝线 ALN600Qs 图3

Sodick ALN600Qs 沙迪克慢走丝规格
X、Y、Z行程 600mm*400mm*350mm
U、V行程 150mm*150mm
加工槽内部尺寸 1050mm*840mm
锥度加工控制角度 ±25°(板厚:130mm)
最大工件尺寸(浸水) 800mm*570mm*340mm
最大工件尺寸(喷水) 800mm*570mm*280mm
最大加工物质量 1000KG(浸水、喷水)
电极丝直径 0.1mm - 0.3mm
电极线进给速度 420mm\sec
ALN600Qs机台主体尺寸 2445mm*2710mm*2296mm
ALN600Qs安装尺寸 3695mm*4060mm
ALN600Qs总重量 4200KG

沙迪克慢走丝线 ALN600Qs 图4

沙迪克慢走丝线 ALN600Qs 图5

Sodick ALN600Qs(SPW)沙迪克线切割电源装置
最大加工电流 40A(可选配60A)
电源输入 380V(系统电源220V)

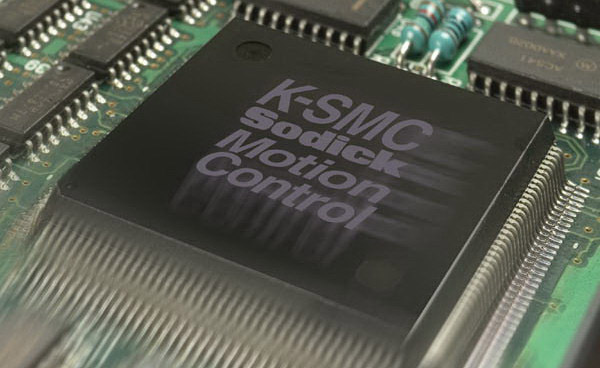

数控装置 多任务操作系统,K - SMC - LINK方式(M 4 - LINK)
记忆装置 SSD、外部存储器
输入方式 外部内存、多触摸屏、屏幕键盘、局域网
显示方式 19型TFT
显示文字 汉字(JIS)、字母、数字等
键盘 标准101参考型键盘、功能键
位置命令方式 增量坐标、绝对坐标
放电加工条件登录功能 10000条件可登录(C000-C9999)
补偿功能 10000条件可登录(H000-H9999)
程序序列数指定 设定比N 000000000-N 999999999为止可能
坐标数 60
同时控制轴数 最大4轴(SPW - E:最大8轴)
最小指令单位 0.001um
最小驱动单位 0.01um(X、Y、U、V)轴
最大传送速度 X、Y轴最大3m / min;Z轴2m/ min
位置检测系统 全闭环回路控制(光学尺)
驱动系统 直线马达(X、Y、U、V轴)
各种补偿 各轴步距规误差补偿、间隙补偿、扭矩补偿
图形功能 平面、加工中描书、3次元、扩大、缩小、旋转、背景绘图

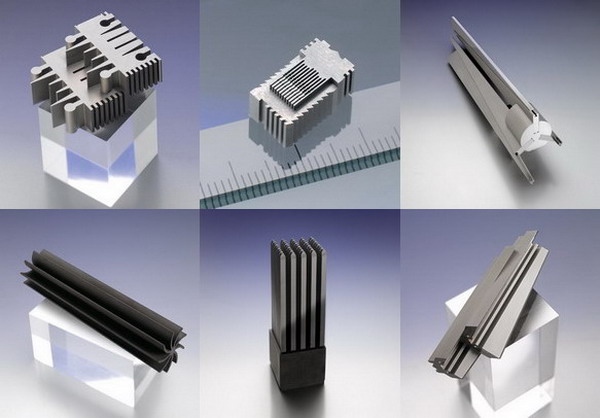

沙迪克慢走丝线加工件展示

沙迪克慢走丝线加工件展示
