塞维斯闭环伺服中走丝线切割机SF-50JC设备介绍

"JC”系列是“基础”拼音的简称。该产品不仅荣获了多项技术专利 《闭环伺服中走丝线切割机床 专利号：2014.30214492.5》 《 慢丝结构线切割 专利号201420463867.6 》，《 慢丝水箱专利 专利号：201420463891.X 》还被江苏省科技局认定为 《江苏省高新技术产品，》

该设备钣金流线型强，外观简洁大方。适用于高精度，光洁度较高的客户，设备简洁大方、结构合理，环保不漏水，广泛用于欧美企业、国企、研究所、军工企业等。

《注：以上合同及照片已得到客户知悉》

闭环伺服中走丝线切割机设备优势

技术参数

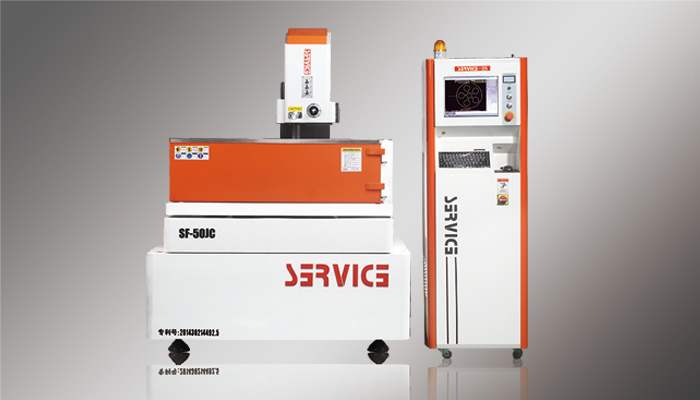

闭环伺服中走丝线切割机 型号：SF-50JC
整机参数（慢丝机身结构 专利号：201420463867.6）
主机（长*宽*高）约	mm	2500*1900*2000
整机重量(约)	kg	3000
最大加工锥度/工件厚度		±6°/80mm（可选）
机床精度	mm	±0.003
最佳表面尺寸误差	mm	±0.004
电极丝直径	mm	0.12-0.20
驱动方式		交流伺服
工作区域
工作台行程（X*Y）	mm	630*500
工作台尺寸（X*Y）约	mm	960*800
最大工作台承重 约	kg	600
最大切割厚度	mm	295（可增加）
工作水箱（慢丝水箱结构 专利号：201420463891.X）
液箱容积（约）	L	150L
脉冲系统
最大切割效率	mm/min	≥ 220
三刀平均切割效率	mm/min	≥ 80
最佳表面粗造度	um	≤0.8
通讯接口		USB、LAN\RS232

闭环伺服中走丝线切割机JC系列应用领域

1．广泛应用于加工各种冲模。

2．可以加工微细异形孔、窄缝和复杂形状的工件

3．加工样板和成型刀具。

4．加工粉末冶金模、镶拼型腔模、拉丝模、波纹板成型模

5．加工硬质材料、切割薄片，切割贵重金属材料。

6．加工凸轮，特殊的齿轮。

7．适合于小批量、多品种零件的加工，减少模具制作费用，缩短生产周期

ER系列适用于要求精度、光洁度较高的客户，广泛用于欧美企业、精密研究所、军工企业、高等学府等。

塞维斯闭环伺服中走丝应用案例
